pcb線路板在確定元件位置時需要遵守什么原則？

    要使電子電路獲得好性能，元器件的布局及導線的布設是很重要的。為了設計質量好、造價低的PCB，pcb線路板在確定元件位置時需要遵守什么原則？跟隨速騰電路來了解！

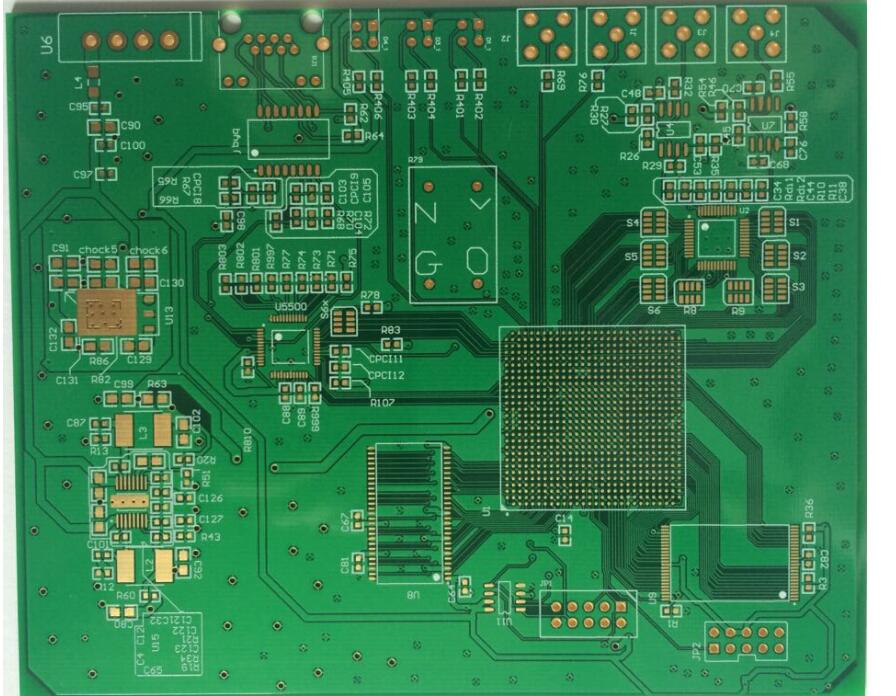

    在確定元件位置時需要遵守以下原則：

    1、盡可能縮短高頻元器件之間的連線，設法減少它們的分布參數和相互間的電磁干擾。易受干擾的元器件不能相互挨得太近，輸入和輸出元件應盡量遠離。

    2、某些元器件或?qū)Ь€之間可能有較高的電位差，應加大它們之間的距離，以免放電引出pcb線路板意外短路。帶高電壓的元器件應盡量布置在調試時手不易觸及的地方。

    3、重量超過15g的元器件、應當用支架加以固定，然后焊接。那些又大又重、發熱量多的元器件，不宜裝在pcb線路板上，而應裝在整機的機箱底板上，且應考慮散熱問題。熱敏元件應遠離發熱元件。

    4、對于電位器、可調電感線圈、可變電容器、微動開關等可調元件的布局應考慮整機的結構要求。若是線路板機內調節，應放在印制板上方便于調節的地方；若是機外調節，其位置要與調節旋鈕在機箱面板上的位置相適應。

    幾乎每種電子設備，小到電子手表、計算器，大到計算機、通信電子設備、軍用武器系統，只要有集成電路等電子元件，為了使各個元件之間的電氣互連，都要使用pcb線路板。

    速騰電路多年來專注研發、生產、銷售pcb線路板，歡迎咨詢！
